Projeto de Fundação Estrutural: tipos, etapas, normas e como evitar custos e patologias?
Dúvidas comuns sobre projeto de fundação estrutural
A sondagem SPT é necessária para todo projeto de fundações?
A busca por projeto de fundação estrutural costuma surgir quando uma decisão estrutural precisa ser fundamentada em dados do empreendimento. Para dimensionar uma fundação com segurança, a sondagem SPT é normalmente a principal fonte de informação sobre o perfil geotécnico do terreno.
Ela identifica características como resistência do solo, variação das camadas e possível presença de nível d’água, dados que influenciam a escolha entre fundações rasas e profundas.
A necessidade e a abrangência da investigação devem ser avaliadas pelo responsável técnico conforme o tipo de edificação, as condições locais e as normas aplicáveis.
Sem dados confiáveis do subsolo, não é adequado definir a solução apenas com base no uso de fundações em terrenos vizinhos ou em suposições.
O projeto de fundação estrutural deve considerar as condições reais do lote.
Qual é a diferença entre fundação rasa e profunda?
A fundação rasa transmite as cargas da edificação para camadas próximas à superfície, desde que o solo tenha capacidade de suporte e comportamento compatíveis com a construção.

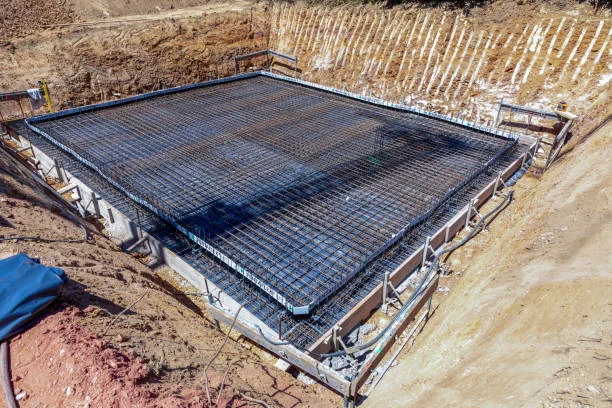

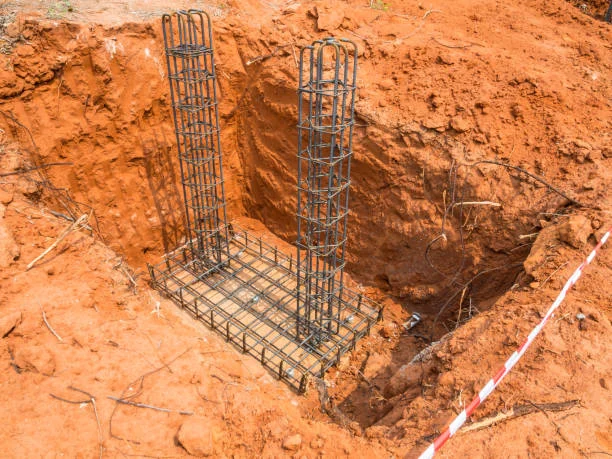

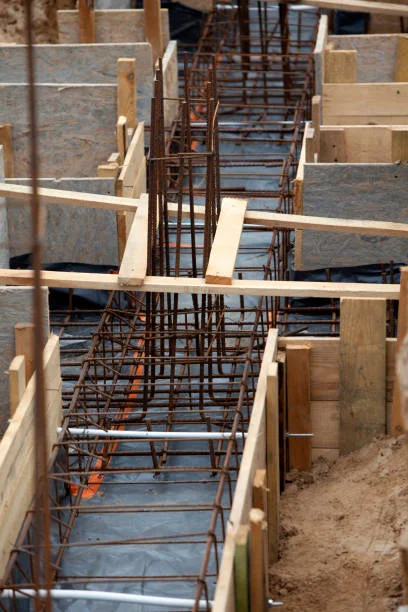

Exemplos incluem sapatas isoladas, sapatas corridas, sapatas associadas, vigas de equilíbrio e radier.

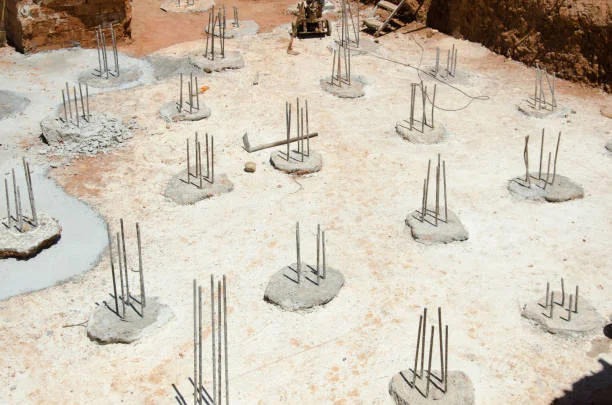

A fundação profunda transfere as cargas para camadas mais profundas por meio de elementos como estacas hélice contínua, estacas raiz e estacas escavadas.
Essa alternativa pode ser considerada quando as camadas superficiais não apresentam desempenho adequado, quando as cargas são elevadas ou quando outros fatores geotécnicos e construtivos tornam a fundação rasa menos apropriada.
A escolha não deve ser feita apenas pelo tipo de edificação.
Ela depende da sondagem, das cargas da superestrutura, dos recalques admissíveis, das condições de execução, das edificações vizinhas e da disponibilidade de equipamentos.
Quem define o tipo de fundação?
A definição cabe ao responsável técnico pelo projeto, com base na interpretação da sondagem SPT, nas cargas da superestrutura, nas características arquitetônicas e nas condições do terreno e do entorno.
A decisão deve envolver verificações de capacidade de carga geotécnica e estrutural, recalques, esforços horizontais e condições de execução.
Na GS Estruturas, essa análise é desenvolvida de forma independente em relação à execução das fundações e ao fornecimento de materiais.
Isso permite comparar alternativas tecnicamente viáveis sem direcionamento para um método construtivo específico ou para determinado fornecedor.
Quando o terreno apresenta solo heterogêneo, nível d’água ou interferências próximas, a avaliação precisa ser ainda mais criteriosa.
O projeto inclui a execução da fundação?
Não.
O projeto de fundações define a solução técnica, os critérios de dimensionamento, os detalhamentos e as especificações necessários para orientar a execução, mas não corresponde à execução física da fundação.
A separação entre projeto e execução ajuda a manter a análise independente e permite que a solução seja avaliada conforme desempenho, segurança, viabilidade construtiva e controle de custos.
Durante a obra, alterações nas condições encontradas ou divergências em relação ao projeto devem ser comunicadas ao responsável técnico antes de qualquer mudança relevante.
Quais documentos são entregues?
O conjunto de documentos de um projeto de fundações pode incluir:
- plantas e detalhamentos das fundações;
- especificações dos materiais e dos critérios necessários à execução;
- memorial descritivo com as premissas e orientações do projeto;
- informações relacionadas às verificações estruturais e geotécnicas realizadas;
- Anotação de Responsabilidade Técnica, ou ART, registrada no CREA-PE.
O escopo final deve ser confirmado conforme as características da edificação, os dados disponíveis e as necessidades do contratante.
Para iniciar o dimensionamento, a GS Estruturas informa que precisa receber a sondagem e as cargas definidas da superestrutura.
Quando há edificações vizinhas ou interferências no terreno, também pode ser necessária uma visita técnica.
O que é ART e qual é sua finalidade?
A ART é o documento que formaliza a responsabilidade técnica de um profissional habilitado por determinada atividade de engenharia.
No projeto de fundações, ela vincula o responsável técnico ao serviço realizado e registra a atividade perante o conselho profissional competente.
Na GS Estruturas, a responsabilidade técnica do serviço é formalizada por ART registrada no CREA-PE.
A ART não substitui o projeto, a sondagem ou a fiscalização da execução, mas integra a documentação profissional e ajuda a delimitar a responsabilidade relacionada ao serviço contratado.
Como edificações vizinhas e o nível d’água influenciam a solução?
Edificações vizinhas podem limitar o espaço para equipamentos, aumentar a necessidade de controle de deslocamentos e exigir atenção aos riscos de interferência, vibração e movimentação do solo.
Também podem existir fundações preexistentes, muros, redes enterradas ou outras condições que alterem a estratégia de execução.
O nível d’água pode interferir na estabilidade de escavações, na escolha do método executivo, na necessidade de controle de água e no comportamento do solo.
Por isso, sua posição e possível variação devem ser consideradas junto com os dados da sondagem e com as características do projeto.
Esses fatores não determinam automaticamente uma solução específica.
Eles são incorporados às verificações e à análise de viabilidade, especialmente em terrenos urbanos de Pernambuco com condições geotécnicas heterogêneas ou entorno adensado.
Como solicitar uma avaliação quando ainda faltam dados do terreno?
Mesmo sem a documentação completa, é possível solicitar uma avaliação inicial para identificar quais informações ainda são necessárias, como sondagem SPT, cargas da superestrutura, projeto arquitetônico e dados sobre edificações vizinhas.
Essa etapa ajuda a organizar o escopo e a evitar decisões prematuras sobre o tipo de fundação.
O dimensionamento definitivo, porém, depende dos dados técnicos indispensáveis à análise.
Sem a sondagem ou sem as cargas da edificação, não é possível confirmar de forma responsável a solução, as dimensões ou os quantitativos da fundação.
A GS Estruturas atende proprietários, arquitetos, construtoras e incorporadoras em Recife, Pernambuco e na Região Metropolitana.
A avaliação pode ser integrada a uma consultoria de viabilidade estrutural quando ainda é necessário comparar alternativas, e dúvidas sobre documentos existentes podem também ser direcionadas a serviços de laudos e vistorias ou de controle de qualidade de projetos.
